Raymarine ACU-100 Actuator Control Unit

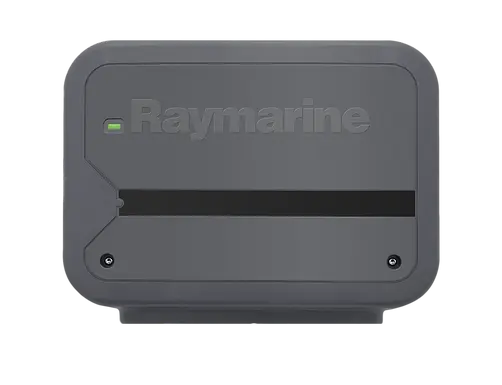

ACU-100 — εμπρόσθια όψη της μονάδας ελέγχου

Image: Raymarine

Γνωρίστε το προϊόν

Η ACU-100 είναι μονάδα ισχύος και ελέγχου κίνησης για αυτόματο πιλότο Evolution. Τροφοδοτείται από 12 V και παρέχει έως 7 A συνεχούς ρεύματος στο drive. Χρησιμοποιείται σε συνθέσεις EV-100 με τον κατάλληλο μηχανισμό κίνησης, αισθητήρα EV-1 και χειριστήριο. Η επιλογή drive εξαρτάται από το σύστημα διεύθυνσης και τα χαρακτηριστικά του σκάφους.

Συμβατός εξοπλισμός

Τεκμηριωμένες συνδέσεις συγκεκριμένων κωδικών του καταλόγου, με εξαρτήματα, προϋποθέσεις και πηγές κατασκευαστών. Καλύπτονται επιλεγμένες σειρές εξοπλισμού· η απουσία ενός συνδυασμού δεν σημαίνει ασυμβατότητα. Κάθε διαδρομή εξετάζεται ανεξάρτητα και δεν αποτελεί συνολική μελέτη εγκατάστασης.

3 τεκμηριωμένες συνδέσεις · Έλεγχος πηγών: 2026-10-10

Εξερευνήστε συνδέσεις, εξαρτήματα & διαγράμματα ↗
Οδηγός συνδέσεων εξοπλισμού ↗

Wheel Drive (inc. Fitting Kit) · E12093
ACU-100 · Απευθείας
DRIVE · ισχύς / clutch

Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.

Λειτουργίες: Οδήγηση συστήματος διεύθυνσης

12 V · ιστιοπλοϊκό έως 7.500 kg πλήρες εκτόπισμα

Η αντιστοίχιση ACU–drive δεν αποτελεί πλήρες autopilot. Χρειάζονται EV-1, κατάλληλο χειριστήριο, δίκτυο και τεχνική μελέτη διεύθυνσης.

Τάση κινητήρα, clutch, μηχανική διαδρομή / υδραυλικός όγκος και καλωδίωση ελέγχονται πριν την εγκατάσταση.

Cockpit Mk II Wheel Drive — κωδικοί και ACU · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10

EV100 Tiller Drive including Installation Kit · A80737
ACU-100 · Απευθείας
DRIVE · ισχύς / clutch

Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.

Λειτουργίες: Οδήγηση συστήματος διεύθυνσης

12 V · ιστιοπλοϊκό έως 6.000 kg πλήρες εκτόπισμα

Η αντιστοίχιση ACU–drive δεν αποτελεί πλήρες autopilot. Χρειάζονται EV-1, κατάλληλο χειριστήριο, δίκτυο και τεχνική μελέτη διεύθυνσης.

Τάση κινητήρα, clutch, μηχανική διαδρομή / υδραυλικός όγκος και καλωδίωση ελέγχονται πριν την εγκατάσταση.

Cockpit Tiller Drive — κωδικοί και ACU · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10

Type 0.5/12v Hydraulic Pump · E12139
ACU-100 · Απευθείας
DRIVE · ισχύς / clutch

Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.

Λειτουργίες: Οδήγηση συστήματος διεύθυνσης

12 V · κύλινδρος 50–110 cc

Η αντιστοίχιση ACU–drive δεν αποτελεί πλήρες autopilot. Χρειάζονται EV-1, κατάλληλο χειριστήριο, δίκτυο και τεχνική μελέτη διεύθυνσης.

Τάση κινητήρα, clutch, μηχανική διαδρομή / υδραυλικός όγκος και καλωδίωση ελέγχονται πριν την εγκατάσταση.

Type 0.5 Hydraulic Pump — κωδικοί και ACU · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10

Λειτουργίες & διασυνδέσεις

Έλεγχος πορείας

Τεχνικά χαρακτηριστικά

Τύπος εξοπλισμού
Αυτόματοι πιλότοι & Έλεγχος

Συνεχές ρεύμα οδήγησης
Μέγιστο συνεχές 7 A στην τάση τροφοδοσίας

Διαστάσεις
Πλάτος: 180 mm, Ύψος: 140 mm, Βάθος: 52 mm

Βάρος
0.6 kg

Προστασία από νερό
Πίνακας συνδέσεων: IPx2, Ηλεκτρονικά οδήγησης: IPx6

Θερμοκρασία λειτουργίας
-20 °C έως +55 °C

Κατανάλωση σε αναμονή
300 mA (12 V)

Ονομαστική τροφοδοσία
12 V dc

Εύρος τάσης λειτουργίας
10.8 V dc έως 15.6 V dc

Φορτίο NMEA 2000 (LEN)
1

Επιλογή & συμβατότητα

Το μοντέλο περιλαμβάνεται στον κατάλογό μας. Η ακριβής διαμόρφωση, η συμβατότητα και η δυνατότητα προμήθειας επιβεβαιώνονται κατόπιν επικοινωνίας.

Επίσημη σελίδα κατασκευαστή ↗

Περιηγηθείτε στον εξοπλισμό

Αυτόματοι πιλότοι ↗

Raymarine ↗

Περιεχόμενα σετ, διασυνδέσεις και απαιτούμενα παρελκόμενα ελέγχονται για τον συγκεκριμένο κωδικό. Η σύνδεση με άλλο σύστημα δεν σημαίνει ότι όλες οι λειτουργίες είναι ενσωματωμένες.
