Raymarine Quantum 2 Q24D w/ 10m pwr and data
Αρχική / Κατάλογος εξοπλισμού / Πλοήγηση & Radar / Raymarine Quantum 2 Q24D w/ 10m pwr and data
Raymarine · Κωδικός T70416
Με καλώδια 10 m
Quantum 2 Q24D · Με καλώδια 10 m.
Radar · Radar
Πλοήγηση & Radar

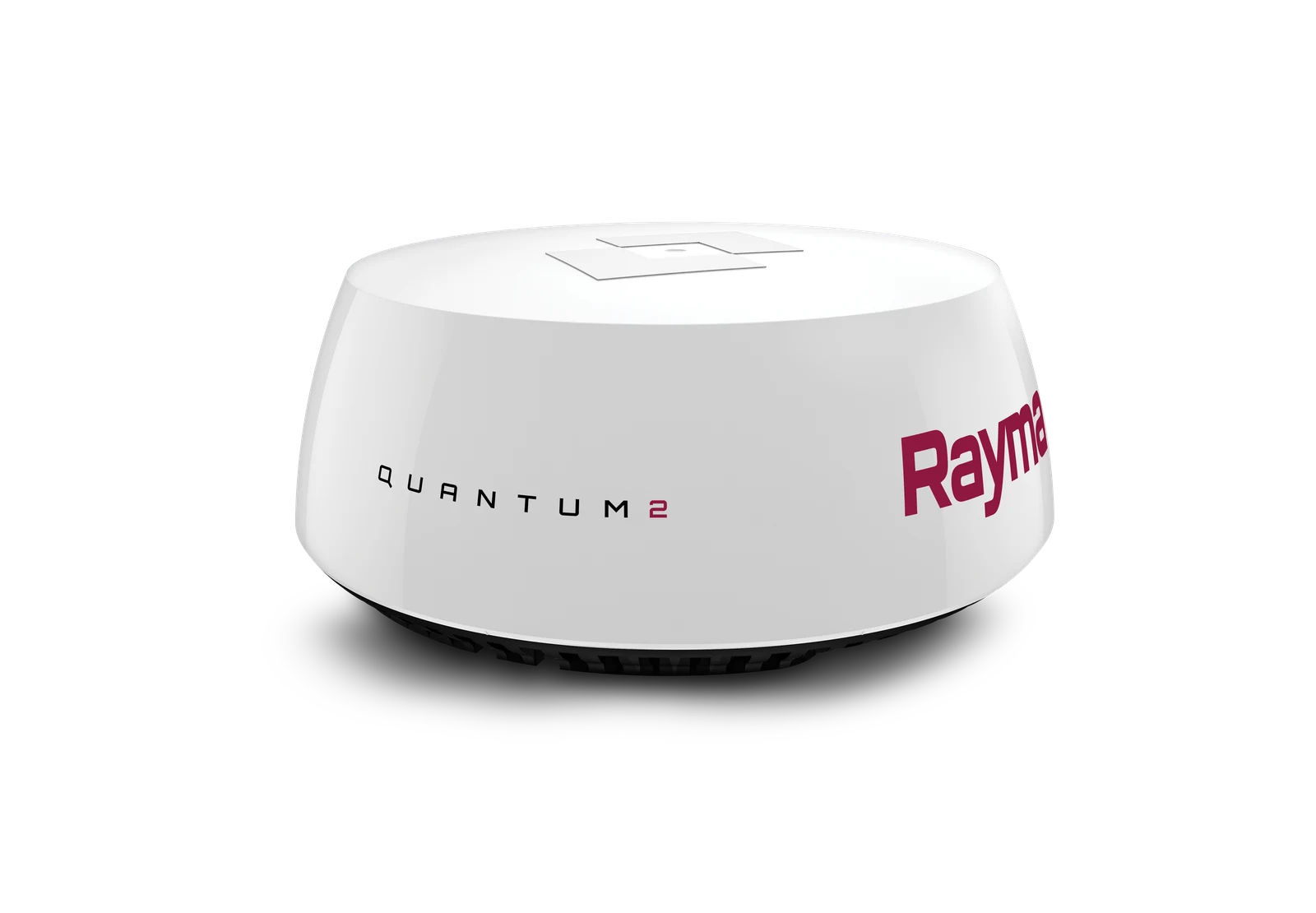

Εξωτερική όψη Quantum 2
Image: Raymarine
Τι περιλαμβάνει η έκδοση
Περιλαμβάνονται:
Quantum 2 Q24D
Καλώδιο τροφοδοσίας 10 m
Καλώδιο δεδομένων 10 m
Γνωρίστε το προϊόν
Raymarine Quantum 2 Q24D w/ 10m pwr and data, κωδικός T70416, για σύστημα ναυτικού radar. Η συμβατή οθόνη, η κεραία και τα στοιχεία εγκατάστασης επιλέγονται σύμφωνα με τη σύνθεση της συγκεκριμένης έκδοσης.
Συμβατός εξοπλισμός
Τεκμηριωμένες συνδέσεις συγκεκριμένων κωδικών του καταλόγου, με εξαρτήματα, προϋποθέσεις και πηγές κατασκευαστών. Καλύπτονται επιλεγμένες σειρές εξοπλισμού· η απουσία ενός συνδυασμού δεν σημαίνει ασυμβατότητα. Κάθε διαδρομή εξετάζεται ανεξάρτητα και δεν αποτελεί συνολική μελέτη εγκατάστασης.
18 τεκμηριωμένες συνδέσεις · Έλεγχος πηγών: 2026-10-11
Εξερευνήστε συνδέσεις, εξαρτήματα & διαγράμματα ↗
Οδηγός συνδέσεων εξοπλισμού ↗
Quantum Data Cable 5m with Raynet connector · A80274
Quantum 2 Q24D · Απευθείας
DATA · καλώδιο Quantum
Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.
Λειτουργίες: Ενσύρματη σύνδεση radar
Η διαδρομή αφορά μόνο δεδομένα. Απαιτείται και ξεχωριστό καλώδιο τροφοδοσίας radar. Τα πακέτα με καλώδια έχουν ήδη το δηλωμένο μήκος.
Quantum 2 Q24D — συμβατές οθόνες και πακέτα · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Quantum — κωδικοί καλωδίων · 87342 Rev 6
Quantum Data Cable 10m with Raynet Connector · A80275
Quantum 2 Q24D · Απευθείας
DATA · καλώδιο Quantum
Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.
Λειτουργίες: Ενσύρματη σύνδεση radar
Η διαδρομή αφορά μόνο δεδομένα. Απαιτείται και ξεχωριστό καλώδιο τροφοδοσίας radar. Τα πακέτα με καλώδια έχουν ήδη το δηλωμένο μήκος.
Quantum 2 Q24D — συμβατές οθόνες και πακέτα · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Quantum — κωδικοί καλωδίων · 87342 Rev 6
Quantum Data Cable 15m with Raynet Connector · A80310
Quantum 2 Q24D · Απευθείας
DATA · καλώδιο Quantum
Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.
Λειτουργίες: Ενσύρματη σύνδεση radar
Η διαδρομή αφορά μόνο δεδομένα. Απαιτείται και ξεχωριστό καλώδιο τροφοδοσίας radar. Τα πακέτα με καλώδια έχουν ήδη το δηλωμένο μήκος.
Quantum 2 Q24D — συμβατές οθόνες και πακέτα · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Quantum — κωδικοί καλωδίων · 87342 Rev 6
Quantum Data Cable 25m with Raynet Connector · A80311
Quantum 2 Q24D · Απευθείας
DATA · καλώδιο Quantum
Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.
Λειτουργίες: Ενσύρματη σύνδεση radar
Η διαδρομή αφορά μόνο δεδομένα. Απαιτείται και ξεχωριστό καλώδιο τροφοδοσίας radar. Τα πακέτα με καλώδια έχουν ήδη το δηλωμένο μήκος.
Quantum 2 Q24D — συμβατές οθόνες και πακέτα · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Quantum — κωδικοί καλωδίων · 87342 Rev 6
Cyclone Data Cable 5m with Raynet connector · A80656
Quantum 2 Q24D · Απευθείας
DATA · καλώδιο Quantum
Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.
Λειτουργίες: Ενσύρματη σύνδεση radar
Η διαδρομή αφορά μόνο δεδομένα. Απαιτείται και ξεχωριστό καλώδιο τροφοδοσίας radar. Τα πακέτα με καλώδια έχουν ήδη το δηλωμένο μήκος.
Quantum 2 Q24D — συμβατές οθόνες και πακέτα · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Καλώδια δεδομένων Quantum / Cyclone · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Cyclone Data Cable 10m with Raynet Connector · A80657
Quantum 2 Q24D · Απευθείας
DATA · καλώδιο Quantum
Δεν απαιτείται πρόσθετος αντάπτορας για αυτή τη σύνδεση.
Λειτουργίες: Ενσύρματη σύνδεση radar
Η διαδρομή αφορά μόνο δεδομένα. Απαιτείται και ξεχωριστό καλώδιο τροφοδοσίας radar. Τα πακέτα με καλώδια έχουν ήδη το δηλωμένο μήκος.
Quantum 2 Q24D — συμβατές οθόνες και πακέτα · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Καλώδια δεδομένων Quantum / Cyclone · Επίσημη σελίδα κατασκευαστή · έλεγχος 2026-10-10
Δείτε και τις 18 συνδέσεις στον οδηγό ↗
Λειτουργίες & διασυνδέσεις
Radar
Τεχνικά χαρακτηριστικά
Τύπος εξοπλισμού
Radar
Σειρά
Quantum 2
Πεδίο προδιαγραφών
Βασική μονάδα του πακέτου· τα παρελκόμενα καθορίζονται από τον κωδικό.
Διάμετρος / ύψος
541.0 mm | 209.5 mm
Βάρος
5.6 kg
Τροφοδοσία
Either 12 V dc or 24 V dc ονομαστικό Ελάχιστο: 10.8 V dc | Μέγιστο: 31.2 V dc
Εύρος τάσης λειτουργίας
Ελάχιστο: 10.8 V dc | Μέγιστο: 31.2 V dc
Κατανάλωση
Transmit mode (μέγιστο): 17 W | Standby mode: 7 W | Sleep mode (applies only έως radars connected via Wi-Fi): 2 W
Προστασία από νερό
IPX6
Θερμοκρασία λειτουργίας
-10°C έως +55°C
Ισχύς αιχμής
20W
Άνοιγμα δέσμης
Οριζόντια: 4.9° | Κατακόρυφα: 20°
Ταχύτητα περιστροφής
24 rpm ονομαστικό
Παρακολούθηση στόχων
Tracking of 25 simultaneous MARPA and / or ARPA targets
Διαστάσεις
Ύψος: 209.5 mm, Διάμετρος: 541.0 mm
Συσκευασία
Με καλώδια 10 m
Καλώδιο τροφοδοσίας
10 m
Καλώδιο δεδομένων
10 m
Περισσότερες εικόνες
Image: Raymarine
Image: Raymarine
Image: Raymarine
Image: Raymarine
Image: Raymarine / Bill Dee
Έγγραφα & τεχνικό υλικό
Quantum 2 Q24D — οδηγίες εγκατάστασης (PDF) · English ↗
Βίντεο προϊόντος
Quantum 2 — παρουσίαση ραντάρ Doppler ↗
Επιλογή & συμβατότητα
Το μοντέλο περιλαμβάνεται στον κατάλογό μας. Η ακριβής διαμόρφωση, η συμβατότητα και η δυνατότητα προμήθειας επιβεβαιώνονται κατόπιν επικοινωνίας.
Περιηγηθείτε στον εξοπλισμό
Περιεχόμενα σετ, διασυνδέσεις και απαιτούμενα παρελκόμενα ελέγχονται για τον συγκεκριμένο κωδικό. Η σύνδεση με άλλο σύστημα δεν σημαίνει ότι όλες οι λειτουργίες είναι ενσωματωμένες.
Ταιριάζει στο δικό σας σκάφος;
Πείτε μας για το σκάφος, τον υπάρχοντα εξοπλισμό και τις ανάγκες σας. Η Elmare θα σας βοηθήσει να επιλέξετε τη σωστή διαμόρφωση.
Ζητήστε πληροφορίες μέσω email ↗
+30 210 400 2538
Elmare · Προύσσης 1, Κερατσίνι
