EchoPilot FLS 3D — Forward Looking Sonar
Αρχική / Κατάλογος εξοπλισμού / EchoPilot FLS 3D — Forward Looking Sonar

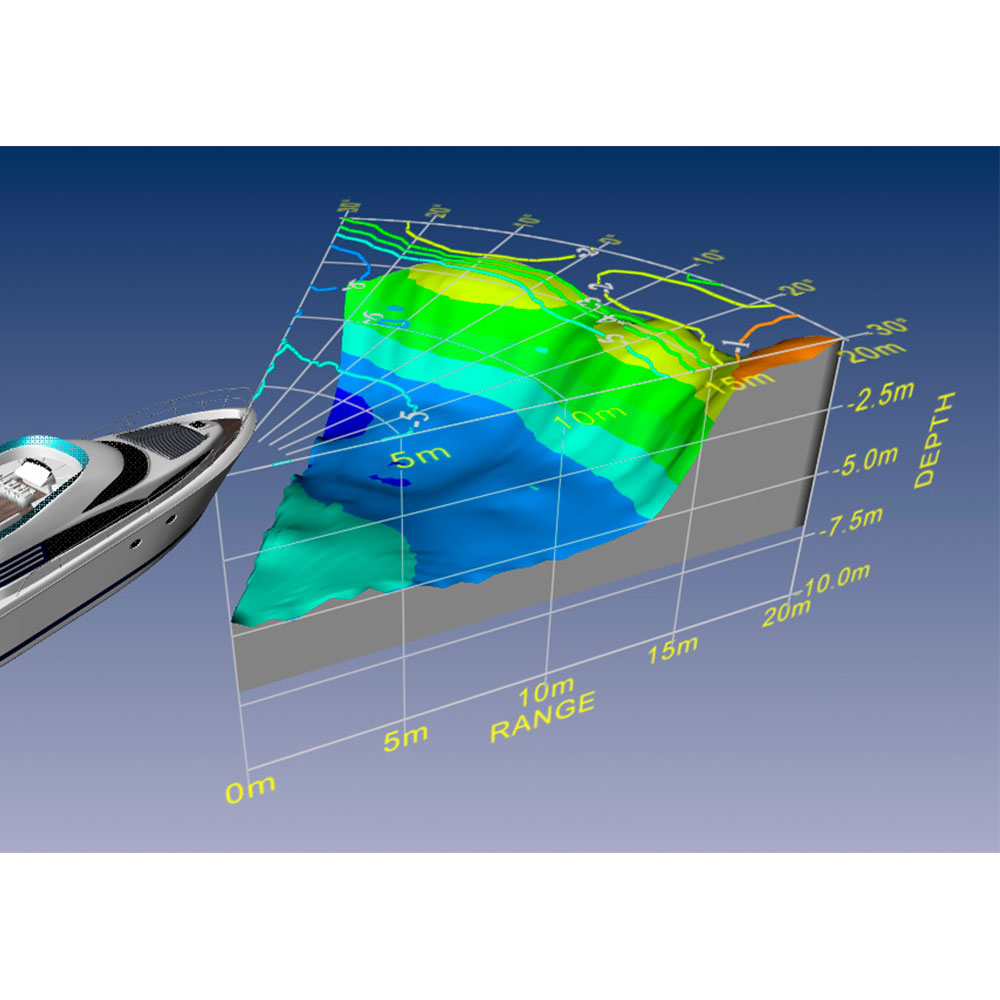

Το EchoPilot FLS 3D απεικονίζει σε τρεις διαστάσεις τον υποθαλάσσιο χώρο μπροστά από το σκάφος, τον πυθμένα και πιθανά εμπόδια.
Σύνδεση με Raymarine Axiom

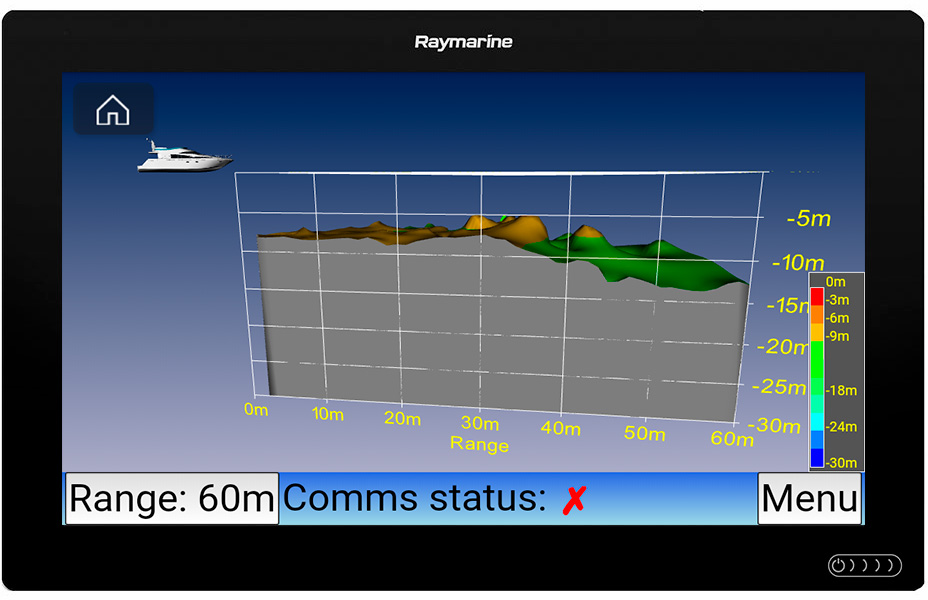

Η σύνδεση σε οθόνες Raymarine Axiom γίνεται μέσω δικτύου RayNet και καλωδίου RJ45 προς RayNet. Η εφαρμογή EchoPilot επιτρέπει προβολή forward-looking sonar και μπορεί να χρησιμοποιηθεί μαζί με ναυτικούς χάρτες σε διαιρεμένη οθόνη.
Η έγχρωμη τρισδιάστατη εικόνα υποστηρίζει περιστροφή 360° μέσω αφής και μεγέθυνση. Επιβεβαιώστε το μοντέλο οθόνης, την έκδοση λογισμικού και τον απαιτούμενο εξοπλισμό διασύνδεσης πριν από την εγκατάσταση.
Αισθητήρες και κάλυψη
• Δύο ανασυρόμενοι αισθητήρες για κάλυψη προς τα εμπρός.
• Οριζόντιο πεδίο 60° και κατακόρυφο πεδίο άνω των 90°.
• Εμβέλεια προς τα εμπρός έως 200 m και βάθος έως 100 m.
• Αισθητήρες 5″ και 10″, ανάλογα με τις ανάγκες της γάστρας.
• Επιλογές διαμπερών εξαρτημάτων τοποθέτησης από μπρούντζο, χάλυβα ή αλουμίνιο.
Απεικόνιση σε πραγματικό χρόνο
Η παρουσίαση του FLS 3D αναφέρει λόγο εμβέλειας προς βάθος έως 20:1, με παράδειγμα 100 m προς τα εμπρός σε βάθος νερού 5 m. Η εικόνα ανανεώνεται ανά δευτερόλεπτο. Οι πραγματικές δυνατότητες εξαρτώνται από την εγκατάσταση και τις συνθήκες.
Το σύστημα έχει επίσης σχεδιαστεί ως black box για χρήση με συμβατή οθόνη που διαθέτει είσοδο βίντεο.
Εικόνες και διαγράμματα
Επόμενο βήμα
Μιλήστε με την Elmare
Στείλτε μας το μοντέλο, τον κωδικό και τις ανάγκες του σκάφους σας για να εξετάσουμε τη σωστή διαμόρφωση.
